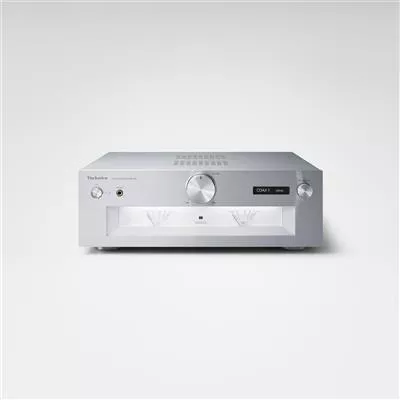

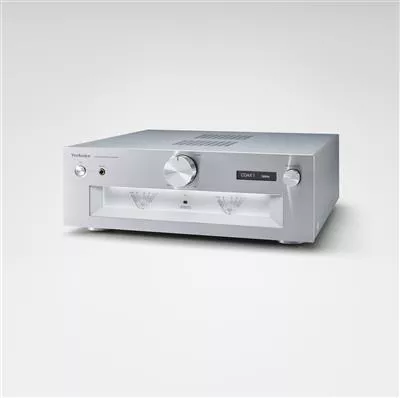

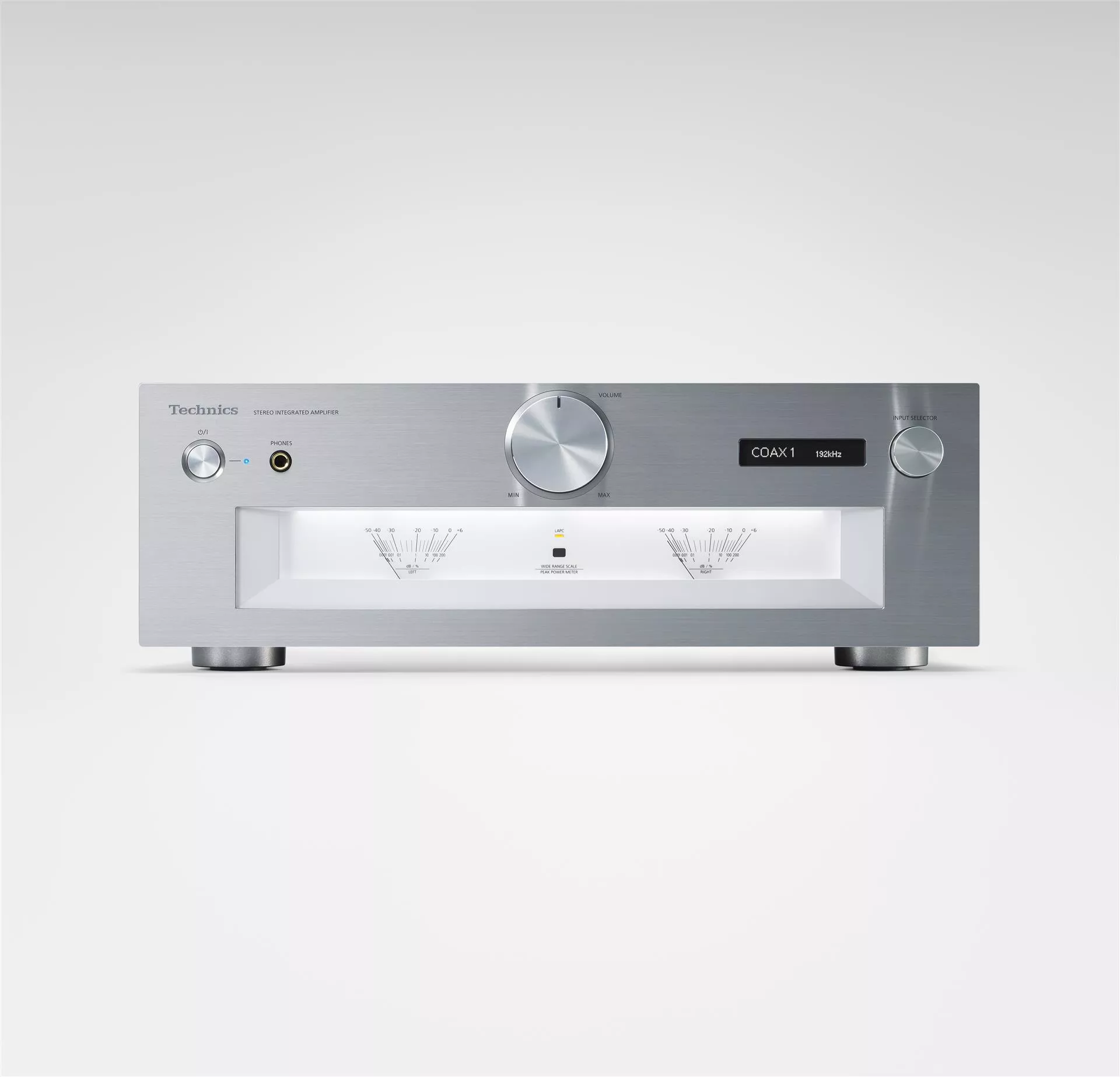

Technics SU-G700M2 Forstærker su-g700m2eg-s

Grand Class-forstærker

• JENO Engine (Jitter Elimination and Noise-shaping Optimisation)
• LAPC (Load Adaptive Phase Calibration)
• Hurtig og støjsvag strømforsyning
• Konfiguration med tre sektioner
• PHONO-indgang med lavt støjniveau
• Klasse AA hovedtelefonforstærker

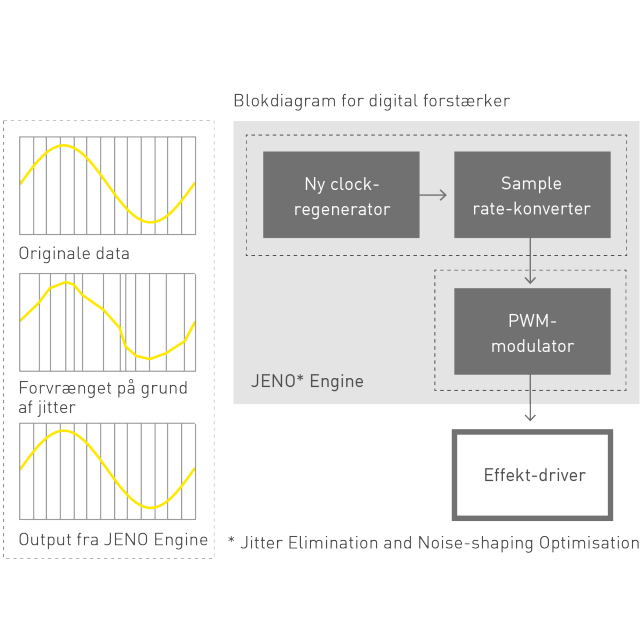

JENO Engine (Jitter Elimination and Noise-shaping Optimization)

For at kunne transmittere den enorme mængde audiodata, der sendes til højttalerne, korrekt og uden tab bruger effektforstærkersektionen i SU-G700M2 fuld digital forstærkning under anvendelse af JENO Engine og baseret på referencesystemers designkoncept. For at løse problemet med forringelse af lydkvaliteten grundet jitter, som udgør et problem for traditionelle digitale forstærkere, har SU-G700 et originalt jitterreduktionskredsløb, der eliminerer jitter over hele det hørbare frekvensområde. Der anvendes også et unikt højpræcist PWM-konverteringskredsløb (Pulse Width Modulation) til PWM-konverteringen, hvilket er vigtigt for lydkvaliteten. Vi har brugt vores unikke ekspertise til at optimere faktorer som f.eks. noise shapingens hastighed, grad og kvantiseringsnummer, så selv data i det brede dynamiske område, som findes i lydkilder med høj opløsning, konverteres til PWM-signaler uden tab. Disse teknologier sørger for gengivelse af naturlig og fint detaljeret lyd, hvilket muliggør opfattelse af selv fine musiknuancer.

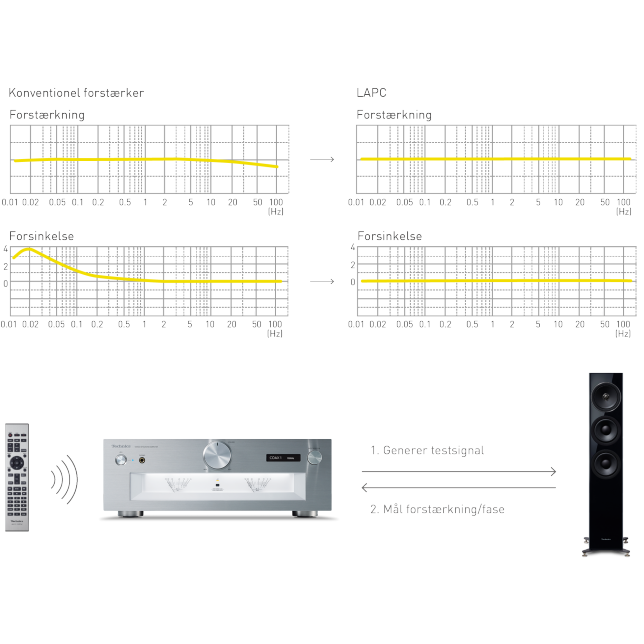

LAPC (Load Adaptive Phase Calibration)

Højttalerimpedansen ændres med hver frekvens, og der kræves en effektforstærker til at drive højttalerne uden påvirkning fra højttalerens egenskaber. Konventionelle digitale forstærkere tilsluttes imidlertid til højttalere via et lavpasfilter ved udgangstrinnet, og de påvirkes derfor endnu mere af højttalerens impedansegenskaber. Og selvom konventionelle forstærkeres amplitudekarakteristik blev forbedret som følge af negativ feedback, kunne fasekarakteristikken ikke forbedres. Derfor udviklede vi en højttalerimpedansadaptiv optimeringsalgoritme, der foretager korrektion af den ideelle impulsrespons gennem digital signalbehandling ved at måle forstærkerens frekvensmæssige amplitude- og fasekarakteristik med højttalerne tilsluttet. Denne nye teknik muliggør en udfladning af frekvenskarakteristikken for amplitude og fase, hvilket forstærkere ikke tidligere havde opnået, samt levering af en lyd med et overbevisende rumperspektiv.

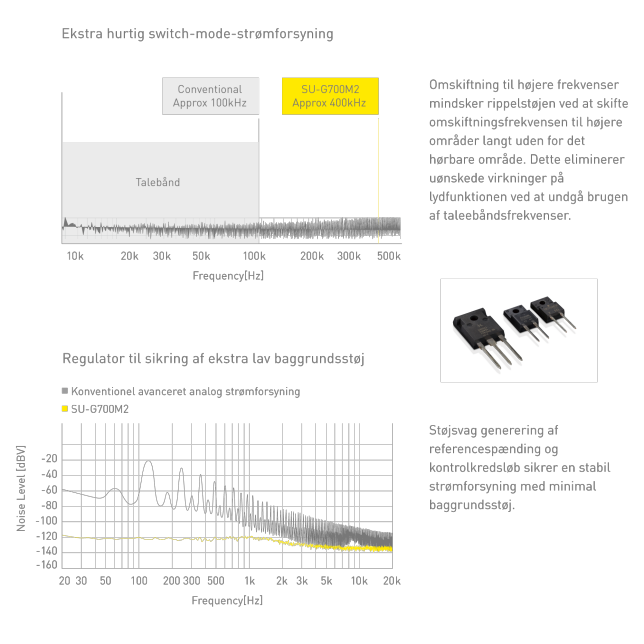

Hurtig og støjsvag strømforsyning

Strømforsyningsteknologien integreret i referenceklassemodellen SU-R1000 anvendes for forbedret højttalerdrivkraft og en større følelse af energi. Switching-frekvensen er øget fra det traditionelle 100 kHz-bånd til 400 kHz-båndet for at sikre stabil forsyning af spænding og strøm og for at reducere negative virkninger fra modulationsstøj på lydkvaliteten. Enheden er udstyret med samme GaN FET og SiC SBD som dem, der er monteret i SU-R1000, for at levere maksimal ydeevne fra det lynhurtige switching-strømforsyningssystem.
Desuden leveres en meget støjsvag regulator i det senere trin. Den forhindrer reduceret regulering grundet fast switching-frekvens og vanskeliggør, at støjkomponenten blandes ind i høje frekvenser. Resultatet er en støjsvag og reaktionsdygtig strømforsyning, der maksimerer ydeevnen for den digitale forstærker.

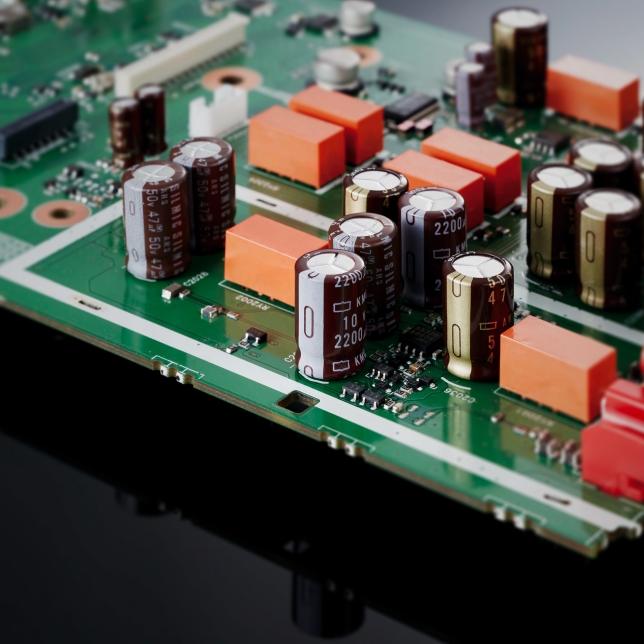

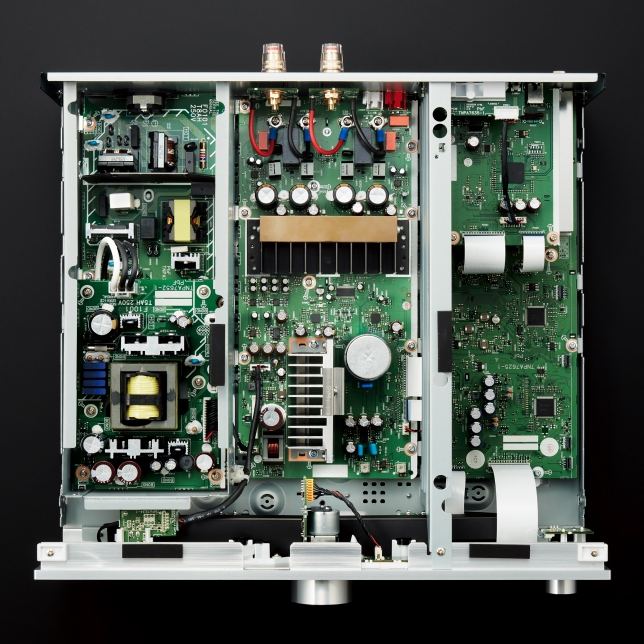

Konfiguration med tre sektioner

I integrerede forstærkere er der en lang række kredsløb, herunder kredsløb, der håndterer mikrosignalerne fra indgange, og dem, der håndterer en kraftig strøm som f.eks. udgangskredsløb og strømforsyningskredsløb. SU-G700M2 anvender en konstruktion med tre sektioner med dele installeret mellem kredsløbsblokkene i henhold til det håndterede signalniveau. Dette eliminerer interferens mellem kredsløbsblokkene og opnår dermed en klar lydkvalitet. Ud over konstruktionen med tre sektioner har SU-G700M2 et bundkabinet med en 2-lags konstruktion med stålplader, som er 1,2 mm og 2 mm tykke, et toppanel fremstillet af en 1,6 mm tyk stålplade og et 7 mm tyk aluminiumsfrontpanel for forbedret vibrationsdæmpning.

PHONO-indgang med lavt støjniveau

PHONO MC-indgang understøttes nu. PHONO-indgangen opnår et lavt støjniveau ved at bruge en differentiel parallelforbindelseskonfiguration for en førstetrins FET med lavt støjniveau. Desuden gør en 4-niveau forstærkningsjustering det muligt at vælge den bedste forstærkning i overensstemmelse med pickupoutput. Dette muliggør optimal afspilning af analogt optagede lydkilder af høj kvalitet skræddersyet til brugerens miljø.

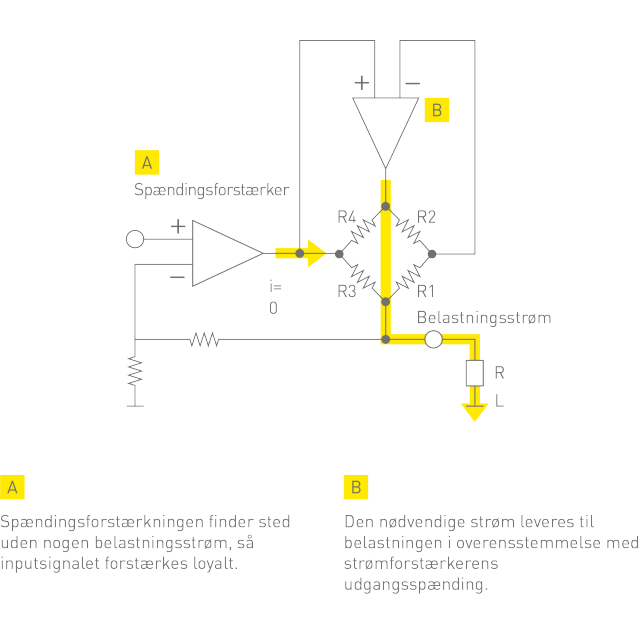

Klasse AA hovedtelefonforstærker

SU-G700M2 bruger en klasse AA hovedtelefonforstærker med separate forstærkerkredsløb til spændingsforstærkning og strømforstærkning af audiosignalet. Spændingen forstærkes af en driftsforstærker af høj kvalitet, strømmen forstærkes af en driftsforstærker, som kan klare en kraftig strømforsyning, og PWM-signaloutputtet af høj kvalitet fra JENO Engine konverteres til analogt format med stor præcision, hvilket gør det muligt at drive hovedtelefoner på den optimale måde. Dette gør det muligt at gengive musik med lav forvrængning og et bredt frekvensområde uanset hovedtelefonernes belastningsimpedans.

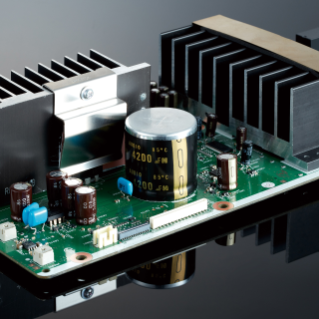

Technics' eksklusive blokkondensator

Strømforsyningsenheden for forstærkeren har Technics’ eksklusive blokelektrolytkondensator optimeret gennem omhyggelig justering, som blev installeret i SU-R1000.

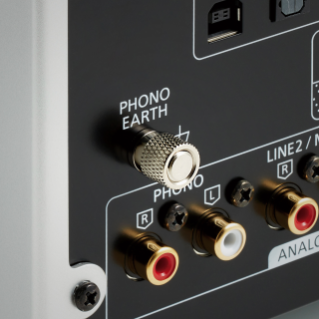

Stor jordklemme

Den store jordklemme passer til en tyk jordledning med stor diameter.

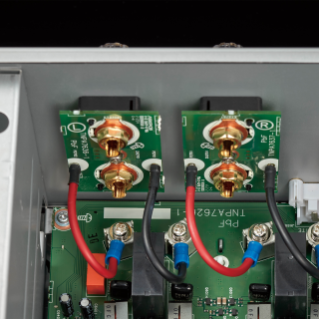

Messinghøjttalerterminaler

De skruer, der anvendes til fastgørelse af de ledninger, som sender lydsignaler til højttalerterminalerne, er fremstillet af ikke-magnetisk messing.
